ものしり博士のドボク教室

東京湾の海面下60メートルに氷の部屋を作って、その中にトンネルを作ります

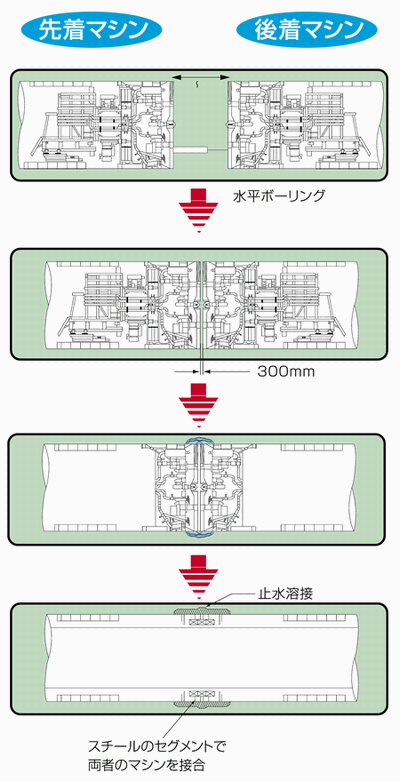

海底下ドッキングの順序

（1）相対位置確認

到達位置に先着したシールドマシンから後着したシールドマシンに向けて高精度水平ボーリングを行い、相対位置確認を行います。RIセンサーと磁気センサーにより、ミリ単位で測ります。

（2）修正堀進

測ったずれ量を直しながら堀進して、2台のシールドマシンをピッタリと向かい合わせて止めます。

（3）凍結工

いきなりシールドマシンに穴を開けると、土と海水が一気にトンネルの中に流れ込んでしまいます。そこで、2台のシールドマシンのまわりに氷の部屋を作って、土と海水が入らないようにします。

（4）接合工

氷の部屋の中でシールドマシンに穴をあけ、トンネルを作ってドッキングします。最後に氷を溶かして完成です。

ピッタリとドッキングさせる測量技術

　日本最初のシールドトンネルは、大正6年に秋田県にある羽越線・折渡トンネルで初めて使われました。このトンネルは地盤の圧力が強く、それまでの方法ではうまく掘れなかったため、シールドを使ってトンネルを完成させました。シールド工事は日本では誰も経験したことがなかったので、関係者は外国の本を参考にしながら苦労して完成させました。



GPSとは

Global Positioning System汎地球測位システムと訳されています。人工衛星の電波を受信し、位置を測定します。



シールドマシンの解体が進むドッキング地点

　シールドマシンの解体が進み、反対側から掘り進んできたトンネルが向こう側に見えています。
